Equipos antiguos del Laboratorio Agroambiental: descripción, funcionamiento y uso del manómetro Bennert-Anschütz
![Manómetro Bennert-Anschütz](/documents/20127/90141592/015_Manometro.jpg/37a42412-cf47-ab51-39ef-d1f78b4fcc78?t=1627630976147)

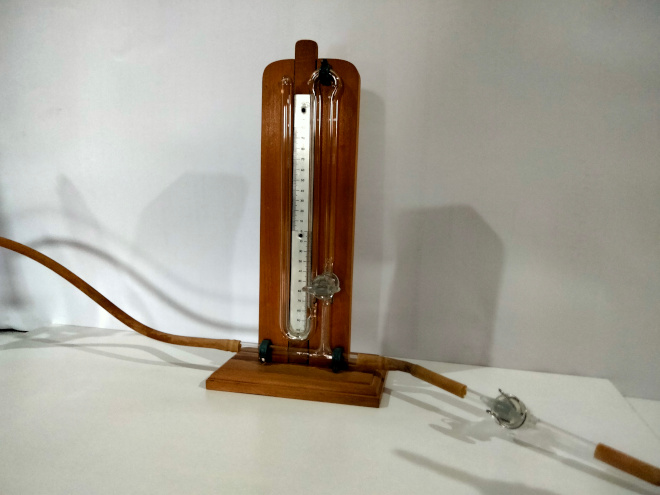

Manómetro Bennert-Anschütz
Exposición de equipos antiguos del Laboratorio Agroambiental (inicio)
Descripción
El medidor de vacío de Bennert-Anschütz se utiliza para medir la presión residual en una serie de bombas. Mide la presión de hasta 100mm de mercurio.
Escala deslizante, equipada con llave y dos tubos de conexión en soporte pulido; relleno de mercurio.
Funcionamiento

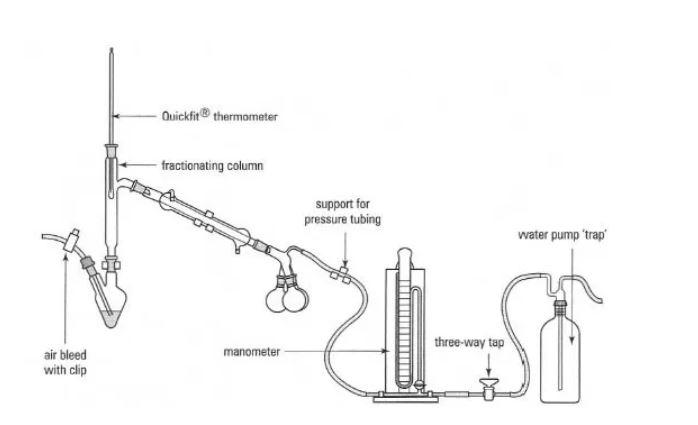

El manómetro consistía en un tubo en forma de U que se intercalaba en sistema de destilación para la medición del vacío en el mismo. Estaba equipado con un conector en forma de T, enganchado a un soporte de madera rígido, y se situaba entre el aparato de destilación y la bomba de agua; una pequeña llave de paso controlaba la entrada de aire en la columna de mercurio. El manómetro de mercurio se rellenaba y se ajustaba la escala en el cero al nivel del mercurio, a continuación cuando el sistema hacía vacío se descompensaban las columnas de mercurio y se procedía a la medida expresada en mm de mercurio.
Uso
Se emplea cuando se desea saber la presión dentro de un sistema de destilación a baja presión.
